将透视尺匹配底稿
-透视尺基本篇3-


本节将介绍将照片等实景图像的底稿匹配透视尺的方法。

1.准备底稿
在描画建筑图纸的透视尺时,一般都是从设计图开始计算再描画透视图的,但是在绘制插画和漫画时,一般是以整体布局构图为优先的。

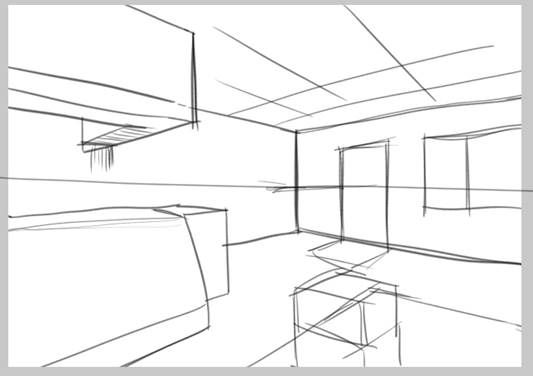

アタリを取る
在此阶段,只需大致确定视平线的高度和消失点的位置即可,无需太过细致地描画。
选择[文件]菜单→[导入]→[图像],将照片导入为底稿。导入后的操作顺序与使用位置图相同。

2.视平线位置已确定时
2.1.以消失点为单位,选择两条经过消失点的线条,尽可能地选择较为笔直且较长的线条。

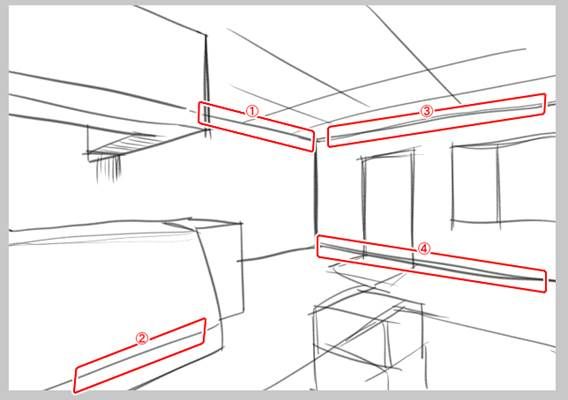

下图所示,选择①~④的线条。
手がかりになる線を選ぶ

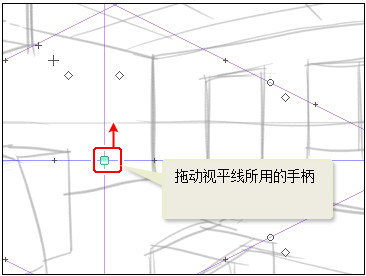

2.2.拖动视平线所用的手柄,基于底稿配置视平线位置。

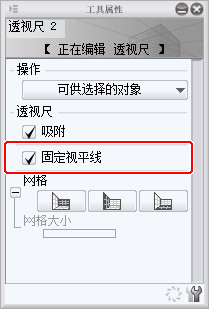

2.3.选择[对象]工具,勾选[固定视平线],然后可以看见移动消失点位置时,视平线的位置及倾斜度不发生变化。

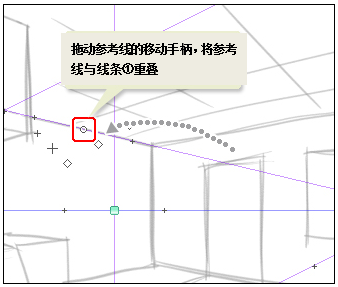

2.4拖动参考线的移动手柄,将参考线与线条①重叠。

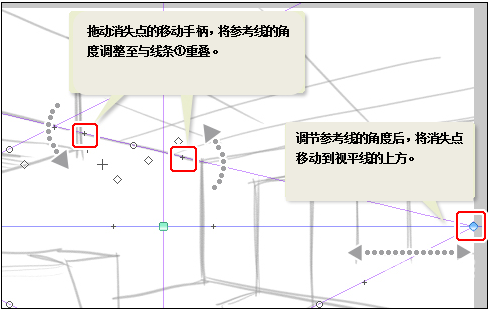

2.5 拖动消失点的移动手柄,调节参考线的角度,使其与线条①重叠。调节参考线后,将消失点移动到视平线的上方。

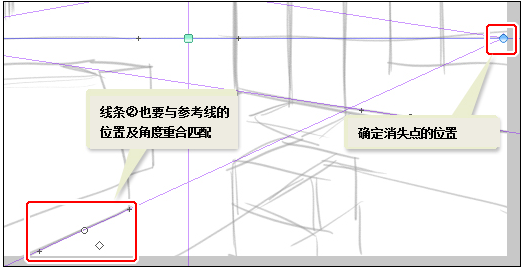

2.6 将与线条①相同消失点的线条②,也与参考线进行匹配。至此,线条①和线条②所汇聚到的消失点的位置便最终确定。
若是线条较乱,也可不用局限于所描画的线条,可以以图像为基准适配调节参考线。

※描画1点透视时,选择[对象]工具,取消勾选其中的[固定视平线],将参考线与线条②重叠,确定线条①与线条②汇聚的消失点的位置及视平线的位置,便完成了透视尺的相关操作。

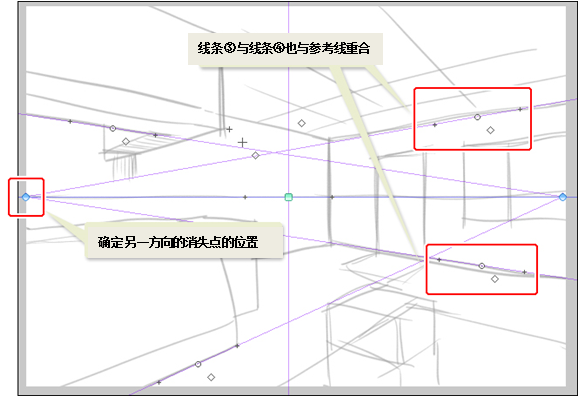

2.7.按相同步骤,将从视平线上的另一个消失点上延伸出来的线条③和线条④,也与参考线重合,确定消失点的位置。
至此,两个消失点的位置便都确定完毕,完成2点透视的描画。

描画3点透视时,若消失点不在视平线上,也可按与上述内容相同的步骤,适配垂直方向上的参考线,确定位置。

3.基于底稿确定视平线的位置时
当视平线的位置尚不明确,或是基于照片进行匹配时,可先确定消失点的位置,以此来确定视平线的位置。
3.1从底稿的消失点当中,每个消失点选择两条线。

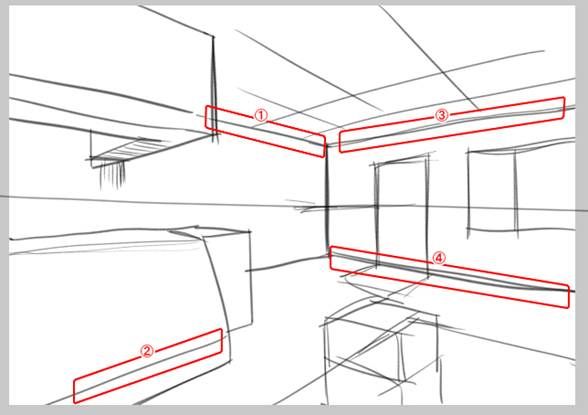

在本例中,选择①~④的线条。
消失点の手がかりになる線を決める

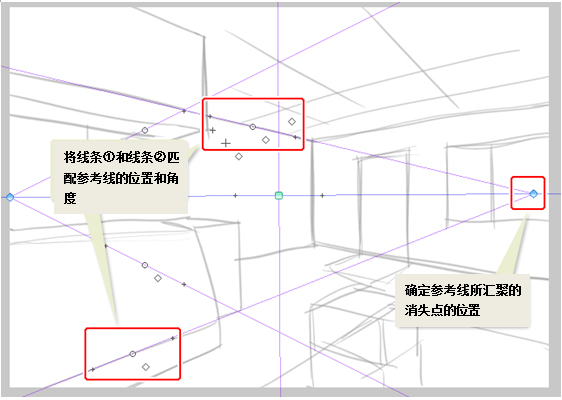

3.2拖动参考线的移动手柄和消失点的移动手柄,以便将参考线与线条①和线条②重合。
拖动过程中,透视尺上的消失点也会随之移动,并确定最终位置。
在描画2点透视或3点透视时,视平线会有所倾斜。
※若是要将倾斜的视平线调整为水平位置,可按照步骤(5)所示进行。

描画1点透视的步骤便完成了。确定消失点的位置后,视平线的位置也会自动随之确定。

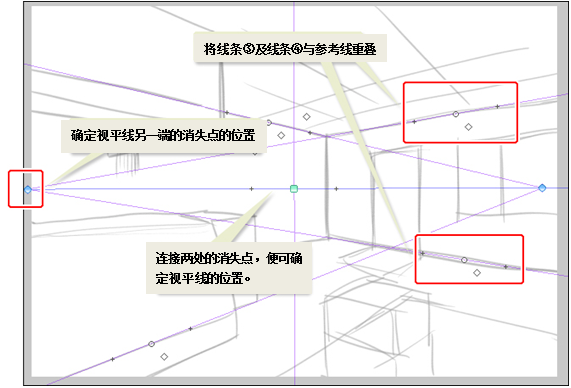

3.3 从视平线上另一端的消失点上延伸出来的线条③和线条④,也同样重叠到参考线上,确定消失点的位置。
为此,2点透视图的消失点的位置、与消失点相关的视平线的位置便最终确定。

描画3点透视图时,即便消失点不在视平线上,也可按照上述相同的方式,将汇聚于消失点的线条匹配参考线,确定其位置。
3.4若是要将视平线的角度调整为水平,可按住Shift键,同时拖动视平线的方向变更手柄,以45°的倍数变更倾斜角度。

将视平线设置为水平后,若是消失点的位置错位了,可选择[对象]工具,勾选[固定视平线],调整参考线的角度。
使用已确定的透视尺完成线稿。
線画の作成
